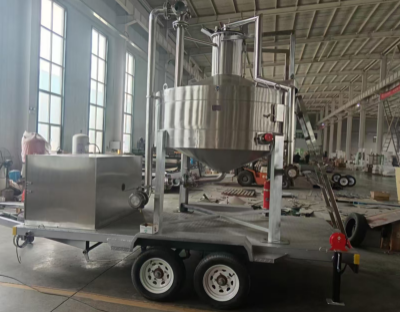

프루버 스키드용 데이터 처리 시스템
계량 스키드의 데이터 처리 시스템은 통합되고 자동화된 지능형 측정 및 제어 프레임워크를 구성합니다. 핵심적으로는 "감지 – 계산 – 제어 – 전송 – 관리"-를 포괄하는 폐쇄형-루프 프로세스-를 활용하여 천연가스 및 석유와 같은 유체 매체에 대한 정확한 계량, 실시간{4}}모니터링 및 안전 연동을 달성합니다. 전체 운영 논리는 다음과 같이 자세히 설명됩니다.
I. 시스템 아키텍처: 3개{1}}계층 협업 구조
최신 계량 스키드 데이터 시스템은 일반적으로 '3{0}}계층 아키텍처' 설계를 채택합니다.
감지 계층(현장 계측): 원시 데이터 수집을 담당하는 시스템의 "감지"입니다.
제어 계층(코어 컨트롤러): 데이터 계산 및 논리 제어를 담당하는 시스템의 "두뇌"입니다.
애플리케이션 계층(모니터링 플랫폼): 데이터 시각화, 원격 관리 및 분석을 담당하는 시스템의 "허브"입니다.
II. 전체 운영 프로세스의 세부 분석
1. 데이터 수집(센싱 레이어)
핵심 작업: 유체의{0}}물리적 매개변수와 장비 작동 상태를 실시간으로 획득합니다.
획득 장치:
유량계: 터빈, 초음파, 코리올리스 질량 유량계 등 순간 및 누적 유량을 측정합니다.
트랜스미터: 압력 및 온도 센서, 파이프라인 압력 및 매체 온도 데이터 수집.
보조 기기: 가스 분석기(구성 및 발열량 측정), 농도계, 수분 함량 분석기 및 밸브 상태 스위치.
신호 출력: 물리량을 표준 전기 신호(4-20mA 아날로그) 또는 디지털 신호(RS485, HART, Modbus)로 변환합니다.
2. 신호 전처리 및 전송
신호 컨디셔닝: 컨트롤러(PLC/RTU)는 획득한 약한 신호를 증폭, 필터링 및 분리하여 간섭을 제거합니다.
데이터 읽기: 내장된-프로토콜 라이브러리(예: Modbus-RTU)를 통해 모든 기기에서 데이터를 주기적으로 폴링하고 읽습니다.
로컬 캐싱: 통신 중단 시 데이터 손실을 방지하기 위해 컨트롤러의 내부 메모리 또는 SD 카드에 데이터를 임시 저장합니다.
3. 핵심 연산 및 보상(제어 계층)
이는 계량 정확도를 보장하기 위한 중요한 단계를 구성합니다.
온도 및 압력 보상 계산
가스 부피는 온도와 압력의 변화에 매우 민감하기 때문에 시스템은 이상 기체 상태 방정식이나 압축률(Z)을 활용하여 실제 체적 유량(작동 조건에서)을 표준 조건(20도/0도, 101.325kPa)의 체적 유량으로 자동 변환합니다. 공식: Qn=Q × (P/Pn) × (Tn/T) × Z
질량/에너지 변환
가스 조성 데이터(예: 메탄 함량)를 통합하여 질량 유량과 에너지 유량(발열량)을 계산합니다.
누적 및 통계
일별, 월별, 연간 누적 유량의 실시간-계산 최소, 최대 및 평균 유량 값을 기록합니다.
4. 논리 제어 및 안전 인터록
자동 제어: 내장된-PID 알고리즘은 설정점을 기준으로 제어 밸브의 개방을 조정하여 출구 압력과 유량을 안정화합니다.
안전 보호(이상 처리):
과압/과소압력: 압력이 정의된 임계값을 초과하면 안전 차단 밸브가-즉시 작동됩니다.
유량 이상: 갑작스러운 유량 변동, 과도한 유량 속도 또는 유량 제로로 인해 경보가 발생하고 정지 순서가-시작됩니다.
누출/기기 오류: 센서 오류 또는 통신 중단이 감지되면 원격 알림과 함께 청각 및 시각적 경보가 트리거됩니다.
5. 원격 데이터 전송(통신 계층)
로컬 통신: 컨트롤러는 로컬 데이터 표시 및 작동을 위해 RS485 버스를 통해 -현장 HMI(터치스크린)에 연결됩니다.
원격 통신:
유선: 공장의 SCADA/DCS 시스템에 대한 이더넷(TCP/IP) 연결입니다.
무선: GPRS/4G/NB-클라우드 서버 또는 중앙 파견 센터에 데이터를 업로드하기 위한 IoT 연결입니다.
통신 프로토콜: 업계{0}}표준 프로토콜(Modbus-TCP, IEC 60870-104, MQTT)을 활용합니다.
6. 데이터 저장, 시각화 및 관리(애플리케이션 계층)
데이터 저장소: 중앙 서버 데이터베이스(MySQL/PostgreSQL)는{0}}기록 데이터에 대한 장기 저장소(1년 이상)를 제공합니다.
모니터링 인터페이스(SCADA):
실시간-프로세스 흐름도, 추세 곡선 및 데이터 보고서.
원격 매개변수 조정, 밸브 제어 및 장비 시작/중지 작업.
보고 및 감사: 교대, 일일 및 월간 보고서를 자동으로 생성합니다. 데이터 추적성 및 조정을 지원합니다.
모바일 애플리케이션: 관리 직원은 전용 모바일 앱을 통해 시스템 상태를 모니터링하고{0}}실시간 알림을 받을 수 있습니다.
III. 일반적인 작업 순서(예: 천연가스)
0ms: 유체가 유량계를 통해 흐릅니다. 센서는 펄스 또는 전기 신호를 생성합니다.
100ms: PLC는 온도, 압력 및 유량 신호를 획득하여 아날로그-에서-디지털(A/D) 변환을 수행합니다.. 200ms: 온도 및 압력 보상 알고리즘을 실행하여 표준-조건 유량을 계산합니다.
500ms: 로컬 HMI 디스플레이를 업데이트하고 매개변수 제한 위반을 확인합니다.
1s: 네트워크를 통해 데이터 패킷을 클라우드로 전송합니다.
연속: 흐름 합계를 누적하고, 이벤트를 기록하고, 원격 명령에 응답합니다.
IV. 주요 특징
높은 정밀도: 알고리즘 보상을 통해 측정 오류는 일반적으로 ±0.5% ~ ±1.0% 범위 내에서 유지됩니다.
높은 신뢰성: 무인 작동, 자율 실행, 정전-손실 방지 및 데이터 중복성을 갖추고 있습니다.
높은 안전성: 다단계 경보, 연동 안전 장치 및 방폭 설계-를 통합합니다(Exd II CT4).
인텔리전스: 원격 진단, OTA 업데이트 및 빅 데이터 분석을 지원합니다.
요약
계량 스키드의 데이터 처리 시스템은 본질적으로 엣지 컴퓨팅 노드로 작동합니다. 산업 현장에서 자율적으로 작동하는 이 장치는 "데이터 수집 - 정밀 계산 - 폐쇄형- 루프 제어 - 안전 보호 - 정보 업로드를 포함하는 완전 자동화된 워크플로우를 실행합니다. 이는 석유 및 가스 및 천연가스 산업을 포함한 에너지 부문의 핵심 장비 역할을 하며-디지털화, 지능화 및 무인 관리를 실현할 수 있습니다.-
