석유화학 산업의 밸브 압력 등급 분류

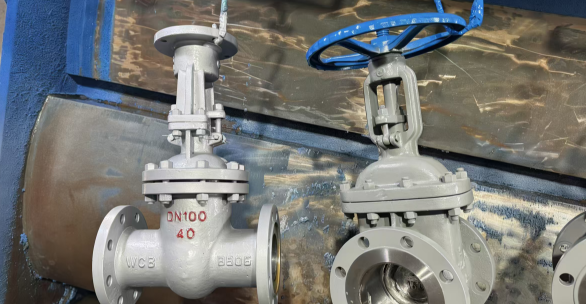

석유화학 산업의 밸브 압력 등급은 주로 미국 표준(ANSI/ASME 클래스 또는 "파운드 클래스"), 유럽 표준/중국 국가 표준(PN 또는 "공칭 압력") 및 일본 표준(클래스 K)의 세 가지 주요 시스템으로 분류됩니다. 이 중 American Standard는 석유화학 분야의 주요 표준입니다.
I. 3대 압력등급체계 비교
테이블
아메리칸 스탠다드(클래스)|국가/유럽 표준(PN)|대략적인 압력(MPa)|일본표준(JIS)|적용조건(석유화학)
150|PN20|2.0MPa|10K|저압: 일반 석유 제품, 물, 증기 및 공기 파이프라인
300|PN50|5.0MPa|20K|저-~-중압: 수소처리, 개질, 방향족 장치 등
600|PN100|10.0MPa|40K|중간 압력: 촉매 분해, 수소화 분해
900|PN150|15.0MPa|65K|고압: 고압-압력 수소처리, 에틸렌 장치
1500|PN250|25.0MPa|110K|초-고압: 암모니아 합성, 요소 생산, 심해-오일 추출
2500|PN420|42.0MPa|180K|극고압: 특수한 고온-온도 및 고압-압력 조건
II. 핵심 시스템에 대한 자세한 설명
1. 미국 표준: ANSI/ASME 클래스(파운드 클래스)
표준: ASME B16.34, B16.5
특성: 압력-온도 등급. 수치는 직접적인 압력 수치를 나타내지 않습니다. 오히려 특정 기준 온도에서 재료의 내압 등급을 나타냅니다.
클래스 150: 기준 온도 260도
클래스 300–2500: 기준 온도 454도
석유화학 분야에서 일반적: 클래스 150, 300 및 600은 일반적인 작동 조건의 80% 이상을 포괄합니다.. 2. 중국 국가 표준(GB)/유럽 표준(EN) PN(공칭 압력)
표준: GB/T 1048, HG/T 20592
특성: **주변 온도(20도)**에서 허용되는 최대 작동 압력을 기준으로 합니다. 단위는 bar(PN16=16 bar=1.6 MPa)입니다.
석유화학 제품에 일반적으로 사용됩니다: PN16, PN25, PN40, PN63, PN100.
3. 일본 표준(JIS) - K- 클래스
표준: JIS B2238
특징: 주로 일본에서 제조된 -장비와의 매칭에 사용됩니다. 10K ≒ PN20, 20K ≒ PN50.
III. 석유화학 산업의 압력 등급 분류 및 선택
1. 압력범위에 따른 분류(석유화학공업협약)
저기압
클래스 300 이하(PN Less than 50): 5.0 MPa 이하
응용 분야: 대기 증류탑, 열 교환기, 냉각수 시스템, 연료 가스 라인, 폐수 시스템.
중간 압력
클래스 600–900(PN 100–150): 6.4–15.0MPa
응용 분야: 대기 및 진공 증류, 촉매 분해, 수소화 정제, 일반 압축기 배출구.
고압
클래스 1500–2500(PN 250 이상): 25.0 MPa 이상
응용 분야: 수소화 분해, 개질, 에틸렌 생산, 합성 가스, 초임계 증기.
2. 주요 선택 고려 사항
온도 수정: 클래스 시스템의 경우 압력-온도 정격 표를 참조하는 것이 필수입니다. 온도가 증가하면 허용 작동 압력이 크게 감소합니다.
예: 탄소강(WCB) 클래스 300은 주변 온도에서 허용 압력이 5.0 MPa입니다. 그러나 425도에서는 약 2.1MPa로 떨어집니다.
재료 선택/매칭:
클래스 150/300: 탄소강(WCB, LCB), 304 스테인리스강.
클래스 600+: 크롬-몰리브덴강(WC6, WC9), 316L 스테인리스강, 듀플렉스 스테인리스강. 혼합 금지: 클래스 150과 PN16은 직접 쌍을 이룰 수 없습니다(실링 면과 볼트 구멍 패턴의 차이로 인해).
IV. 요약
석유화학 응용분야에 가장 선호되는 선택: ANSI 클래스 시스템(클래스 150, 300 및 600이 가장 일반적으로 사용됨).
국내 프로젝트에서 일반적으로 사용되는: PN 시스템(PN16, PN25 및 PN40).
주요 차이점: "클래스"는 압력-온도 등급을 나타내고 "PN"은 주변 온도에서의 공칭 압력을 나타냅니다. 따라서 재료 선택은 온도, 공정 매체 및 재료 특성을 고려한 포괄적인 평가를 기반으로 해야 합니다.
